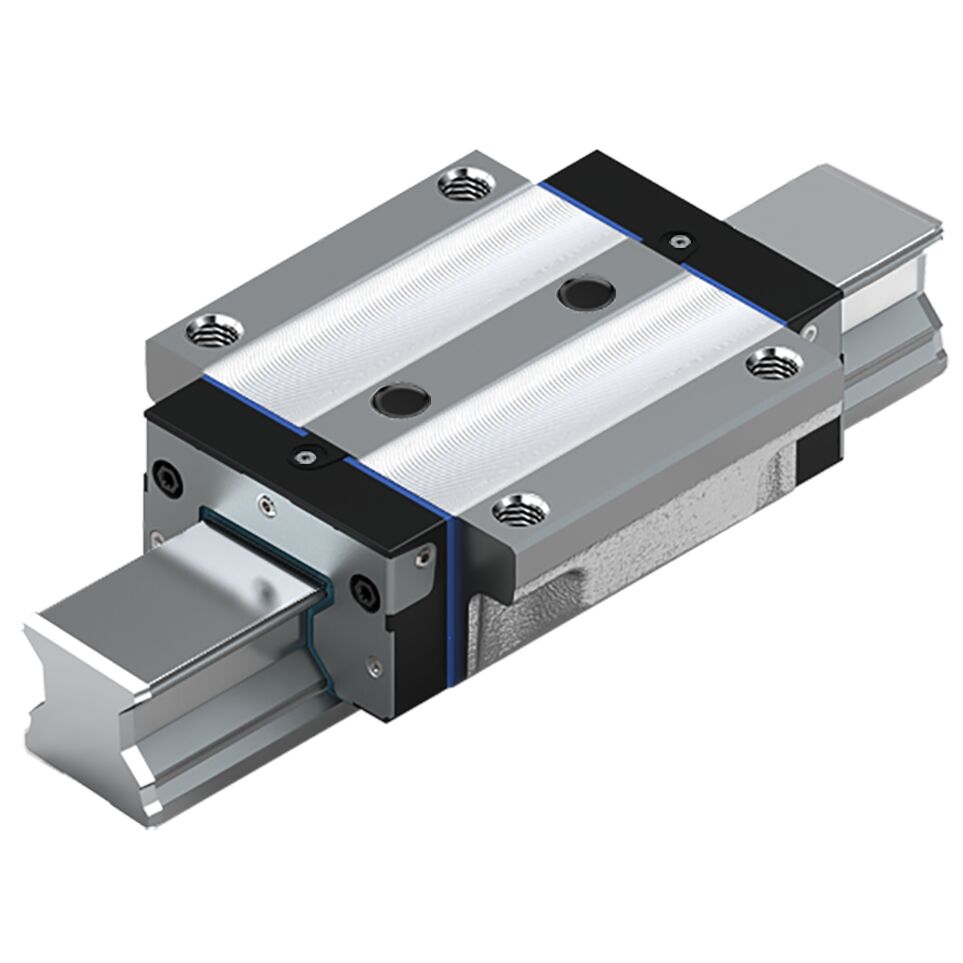

ROLLENWAGEN KOHLENSTOFFSTAHL RWD-055-FNS-C3-S-2
Produktnummer:
TP-003-923EED1
Hersteller:
Rexroth
Hersteller-Teilenummer:
R18515312X
Lieferanten-Teilenummer:
01101421
Produktinformationen
Rollenwagen, FNS, Baugröße 55, Stahl CS, Genauigkeit Superpräzision, Hohe Vorspannung
| Ausführung | Rollenschienenführungen |
| Nenngröße [mm] | 55 |
| Bauform | FNS - Flansch Normal Standardhöhe |
| Bauart | Rollenwagen Hochpräzision |
| Werkstoff Profilschienführungen | Kohlenstoffstahl |
| Vorspannungsklasse | C3 - hohe Vorspannung |
| Genauigkeitsklasse | SP - Super Präzise |
| Dichtung | DS - Doppellippige Dichtung |
| Breite Führungswagen [mm] | 140 |
| Länge Führungswagen [mm] | 170.65 |
| Höhe Führungswagen [mm] | 58 |
| Höhe Führungswagen mit Führungsschiene [mm] | 70 |
| Schmierung | Konserviert |
| Maximale Beschleunigung amax [m/s²] | 150 |
| Hinweis maximale Beschleunigung amax | Voraussetzung: Auch bei Betrieb unter Last muss Vorspannung vorhanden sein. |
| Maximal zulässige lineare Geschwindigkeit vmax [m/s] | 4 |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Hinweis zulässige Umgebungstemperatur (min. ... max.) | Kurzzeitig bis 100 °C zulässig. Bei niedrigeren Minustemperaturen bitte rückfragen. |
| Reibungszahl μ | 0.0004 ... 0.001 |
| Hinweis Reibungszahl μ | Ohne die Reibung der Dichtung |
| Gewicht [kg] | 5.66 |
| Dynamische Tragzahl C50 [N] | 173000 |
| Hinweis dynamische Tragzahl C50 | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Dynamische Tragzahl C100 [N] | 140400 |
| Hinweis dynamische Tragzahl C100 | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Statische Tragzahl C0 [N] | 284700 |
| Dynamisches Torsionstragmoment Mt50 [Nm] | 5070 |
| Hinweis dynamisches Torsionstragmoment Mt50 | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Dynamisches Torsionstragmoment Mt100 [Nm] | 4120 |
| Hinweis dynamisches Torsionstragmoment Mt100 | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Statisches Torsionstragmoment Mt0 [Nm] | 8350 |
| Dynamisches Längstragmoment ML50 [Nm] | 3210 |
| Hinweis dynamisches Längstragmoment ML50 | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Dynamisches Längstragmoment ML100 [Nm] | 2610 |
| Hinweis dynamisches Längstragmoment ML100 | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Statisches Längstragmoment ML0 [Nm] | 5290 |
| Fußnote Reibkraft FR | Richtwert der Reibkräfte des kompletten abgedichteten und geölten Rollenwagens. |
| Teilung T Führungsschiene [mm] | 60 |
| Abmessung A (Profilschienenführungen) [mm] | 140 |
| Abmessung A1 (Profilschienenführungen) [mm] | 70 |
| Abmessung A2 (Profilschienensysteme) [mm] | 53 |
| Abmessung A3 (Profilschienensysteme) [mm] | 43.5 |
| Abmessung A4 (Profilschienenführung) [mm] | 63.3 |
| Abmessung B (Profilschienenführungen) [mm] | 170.65 |
| Abmessung B1 [mm] | 123.1 |
| Abmessung Durchmesser S5 (Profilschienenführungen) | 16 |
| Abmessung E1 [mm] | 116 |
| Abmessung E2 (Profilschienenführungen) [mm] | 95 |
| Abmessung E3 (Profilschienenführungen) [mm] | 70 |
| Abmessung E8 (Profilschienenführungen) [mm] | 74.2 |
| Abmessung E9 (Profilschienenführungen) [mm] | 18.85 |
| Abmessung H [mm] | 70 |
| Abmessung H1 (Profilschienenführungen) [mm] | 58 |
| Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm] | 47.85 |
| Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm] | 47.55 |
| Abmessung H3 [mm] | 60 |
| Abmessung K1 (Profilschienenführungen) [mm] | 21.75 |
| Abmessung K2 (Profilschienenführungen) [mm] | 24.9 |
| Abmessung N1 (Profilschienenführungen) [mm] | 18 |
| Abmessung N2 (Profilschienenführungen) [mm] | 13.7 |
| Abmessung N6 (Profilschienenführungen) [mm] | 28.7 |
| Abmessung N6 Toleranz (Profilschienenführungen) [mm] | ±0.5 |
| Abmessung S1 Gewindedurchmesser (Profilschienenführungen) [mm] | 12.4 |
| Abmessung S2 (Profilschienenführungen) | M14 |
| Abmessung S9 | M5 |
| Abmessung S9 Gewindedurchmesser (Profilschienenführungen) | M5 |
| Abmessung T1 min [mm] | 20 |
| Abmessung V1 [mm] | 12.6 |
| Abmessung V1 mit Toleranz (Profilschienenführungen) | 12,6 mm ±1,2 |
| Abmessung V1 Toleranz (Profilschienenführungen) [mm] | ±1.2 |
| Hinweis Abmessung T | Maß T = Teilung der Rollenschiene |
